Alüminyum bir ısı emici için ısı dağılma gereksinimlerinin hesaplanması, elektronik cihazların verimli çalışmasının sağlanmasında önemli bir adımdır. Bir alüminyum ısı lavabo tedarikçisi olarak, doğru ısı dağılma hesaplamalarının önemini anlıyorum. Bu blog yazısında, bu gereksinimlerin nasıl hesaplanacağı konusunda kapsamlı bir rehber paylaşacağım ve uygulamalarınız için doğru ısı lavabını seçerken bilinçli kararlar vermenizi sağlayacağım.
Isı dağılmasının temellerini anlamak
Hesaplamalara girmeden önce, ısı dağılmasının temel ilkelerini kavramak önemlidir. Isı transferi üç birincil mekanizma yoluyla gerçekleşir: iletim, konveksiyon ve radyasyon. Alüminyum ısı lavaboları bağlamında, iletim ve konveksiyon en alakalı olanlardır.
İletim, alüminyum ısı lavabının kendisi gibi katı bir malzemeden ısının aktarılmasıdır. Elektronik bileşen tarafından üretilen ısı, bileşenden ısı emicisine yapılır. Konveksiyon ise ısı lavabosu ve çevredeki sıvı (genellikle hava) arasında ısı aktarılmasını içerir. Isı lavabosunun yakınındaki hava ısıtıldıkça, ısıyı taşıyan doğal bir akış yaratır.
1. Adım: Isı yükünü belirleyin
Isı dağılma gereksinimlerini hesaplamanın ilk adımı, elektronik bileşenin ısı yükünü belirlemektir. Güç dağılımı olarak da bilinen ısı yükü, çalışma sırasında bileşen tarafından üretilen ısı miktarıdır. Tipik olarak watt (w) cinsinden ölçülür.
Isı yükü değerini elde etmenin birkaç yolu vardır. Bileşenin veri sayfasına erişiminiz varsa, genellikle güç dağılmasını belirtir. Örneğin, bir CPU veri sayfası işlemcinin maksimum 100W güç tüketimine sahip olduğunu gösterebilir. Veri sayfası mevcut değilse, güç tüketimini bir güç ölçer kullanarak ölçebilirsiniz.
Adım 2: Çalışma sıcaklığı aralığını tanımlayın
Ardından, elektronik bileşenin çalışma sıcaklığı aralığını tanımlamanız gerekir. Her bileşenin, performansının azalabileceği veya hatta başarısız olabileceği belirli bir maksimum çalışma sıcaklığı vardır. Isı lavabosunun amacı, bileşenin sıcaklığını bu güvenli çalışma aralığında tutmaktır.
Örneğin, bir CPU için ortak bir maksimum çalışma sıcaklığı 80 - 90 ° C civarındadır. Bileşenin çalışacağı çevredeki ortamın sıcaklığı olan ortam sıcaklığı da önemli bir rol oynar. Ortam sıcaklığı yüksekse, ısı lavabının ısıyı dağıtmak ve bileşenin sıcaklığını güvenli aralıkta korumak için daha fazla çalışması gerekecektir.
Adım 3: Termal direnci hesaplayın
Termal direnç, bir malzemenin veya bir yapının ısı akışına ne kadar direndiğinin bir ölçüsüdür. Θ (teta) sembolü ile gösterilir ve watt (° C/W) derecesi cinsinden ölçülür. Termal direnç ne kadar düşük olursa, ısı transfer verimliliği o kadar iyi olur.
Isı lavabosunun (θH) termal direnci aşağıdaki formül kullanılarak hesaplanabilir:
θHS = (tj - ta) / p
Nerede:
- TJ, elektronik bileşenin bağlantı sıcaklığıdır (maksimum güvenli çalışma sıcaklığı).
- TA ortam sıcaklığıdır.
- P, bileşenin ısı yüküdür (güç dağılımı).
Örneğin, bir bileşenin maksimum bağlantı sıcaklığı 80 ° C ise, ortam sıcaklığı 25 ° C'dir ve ısı yükü 50W ise, ısı batağının termal direnci aşağıdaki gibi hesaplanabilir:
θHS = (80 - 25) / 50 = 1.1 ° C / W
4. Adım: Isı transfer katsayısını düşünün
Isı transfer katsayısı (H), ısı batması ile çevreleyen sıvı (hava) arasındaki ısı transferi hızının bir ölçüsüdür. Hava hızı, ısı emicinin yüzey alanı ve yüzgeçlerin şekli gibi faktörlere bağlıdır.
Daha yüksek bir ısı transfer katsayısı daha verimli ısı transferi anlamına gelir. Doğal konveksiyon için (zorla hava akışı olmadığında), ısı transfer katsayısı tipik olarak 5-25 w/(m² · k) aralığındadır. Zorla konveksiyon için (hava hızını arttırmak için bir fan kullanıldığında), ısı transfer katsayısı 25 - 200 w/(m² · k) arasında çok daha yüksek olabilir.
Adım 5: Gerekli yüzey alanını hesaplayın
Isı lavabosunun yüzey alanı, ısı yayılma kapasitesinin belirlenmesinde kritik bir faktördür. Daha geniş bir yüzey alanı, daha verimli ısı transferine izin verir. Isı deposunun gerekli yüzey alanı (a) aşağıdaki formül kullanılarak hesaplanabilir:
A = P / (H * ΔT)
Nerede:
- P, bileşenin ısı yüküdür (güç dağılımı).
- H ısı transfer katsayısıdır.
- ΔT, ısı emici yüzeyi ile ortam havası arasındaki sıcaklık farkıdır.
50W'lık bir ısı yükü, 10 w/(m² · k) ısı transfer katsayısını ve 50 ° C sıcaklık farkı olduğunu varsayalım. Gerekli yüzey alanı şu şekilde hesaplanabilir:
A = 50 / (10 * 50) = 0.1 m²
Adım 6: Uygun ısı emnini seçin
Hesaplanan termal direnç ve gerekli yüzey alanına dayanarak, ürün yelpazemizden uygun alüminyum ısı lavabını seçebilirsiniz. Özel ihtiyaçlarınızı karşılamak için farklı boyutlar, şekiller ve yüzgeç konfigürasyonlarına sahip çeşitli ısı lavaboları sunuyoruz.

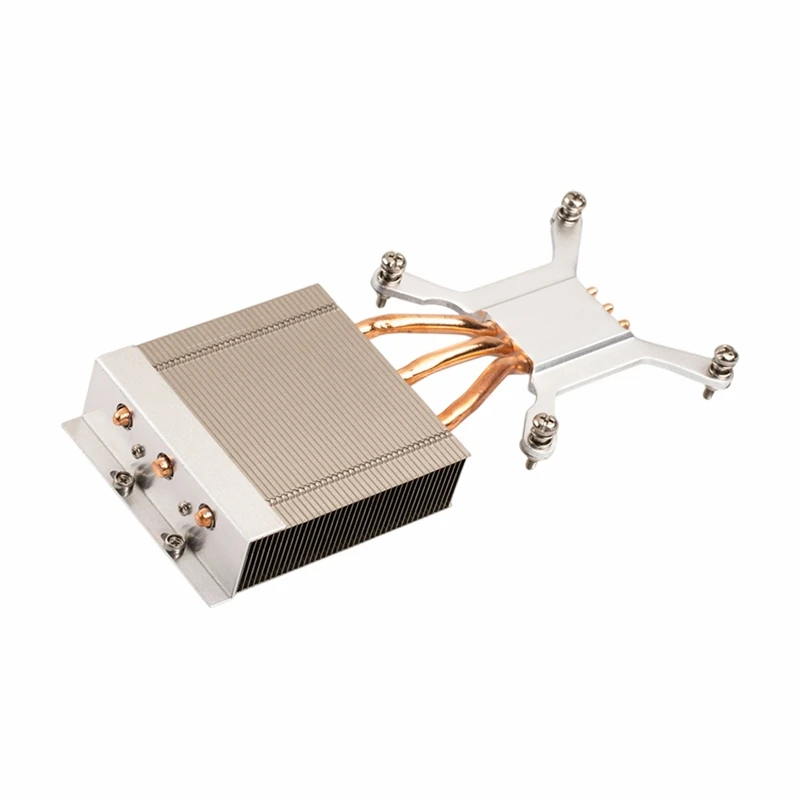

Yüksek güçlü uygulamalar için,Yüksek Güçlü Bakır Tüp İşlemci Soğutucu. Bu ısı emici, gelişmiş bakır tüp teknolojisi sayesinde büyük ısı yüklerini verimli bir şekilde işlemek için tasarlanmıştır.
CPU cihazları için hepsi bir arada bir çözüm arıyorsanız,CPU cihazları için hepsi tek bir ısı lavabosumükemmel bir seçimdir. Yüksek performanslı soğutmayı kompakt bir tasarımla birleştirerek onu alan kısıtlı uygulamalar için uygun hale getirir.
Adım 7: Isı dağılma performansını doğrulayın
Bir ısı lavabosu seçtikten sonra, ısı dağılma performansını doğrulamak önemlidir. Bunu simülasyon veya test yoluyla yapabilirsiniz. Termal simülasyon yazılımı, ısı aktarım işlemini modellemek ve bileşenin ve ısı emicinin sıcaklık dağılımını tahmin etmek için kullanılabilir.
Mümkünse, fiziksel test yapılması da önerilir. Elektronik bileşen ve ısı emici ile bir test tezgahı kurabilir ve farklı çalışma koşulları altında bileşenin sıcaklığını ölçebilirsiniz. Bu, ısı emicinin ısıyı etkili bir şekilde dağıtmasını ve bileşeni güvenli çalışma sıcaklığı aralığında tutmasını sağlayacaktır.
Çözüm
Alüminyum bir ısı emici için ısı dağılma gereksinimlerinin hesaplanması, ısı yükünü, çalışma sıcaklığı aralığını, termal direnci ve ısı transfer katsayısını anlamayı içeren çok aşamalı bir işlemdir. Bu adımları izleyerek, elektronik cihazınız için gereken ısı batağının özelliklerini doğru bir şekilde belirleyebilirsiniz.
Alüminyum bir ısı lavabo tedarikçisi olarak, özel ısı yayma gereksinimlerinizi karşılayan yüksek kaliteli ısı lavaboları sağlamayı taahhüt ediyoruz. Herhangi bir sorunuz varsa veya uygulamanız için doğru ısı lavabosunun seçilmesinde yardıma ihtiyacınız varsa, ayrıntılı bir danışma için lütfen bizimle iletişime geçmekten çekinmeyin. Uzman ekibimiz, projeniz için en iyi kararı vermenize yardımcı olmaya hazırdır.
Referanslar
- Incopera, FP, DeWitt, DP, Bergman, TL ve Lavine, AS (2007). Isı ve kütle transferinin temelleri. John Wiley & Sons.
- Dally, JW, Riley, WF ve McConnell, KG (1993). Mühendislik ölçümleri için enstrümantasyon. John Wiley & Sons.
